Comparativa de relés para controlar la climatización automáticamente

Esta comparativa forma parte de la guía de aerotermia y climatización inteligente, pero no se limita a la aerotermia. Analiza cómo automatizar splits, multisplits, calderas, bombas de calor, fancoils, válvulas y bombas circuladoras sin confundir una señal de control con la alimentación eléctrica del equipo.

La conclusión principal es esta: no existe un relé universal para climatización. Antes de comprar hay que identificar qué espera el sistema:

• una orden por infrarrojos;
• un contacto seco;
• una entrada alimentada;
• dos contactos para varios estados;
• una pasarela de comunicación específica;
• o la conmutación de una carga eléctrica mediante contactor.

Un dispositivo puede ser excelente y seguir siendo incompatible con tu instalación. El criterio de compra no debe ser solo la corriente máxima o la aplicación móvil, sino el tipo de entrada, el aislamiento eléctrico, la lógica de control y la carga real.

Este artículo no sustituye el esquema eléctrico ni el manual del fabricante. La instalación dentro de un cuadro, el control de motores y cualquier conexión a 230 V deben ser revisados por personal cualificado. No cortes la alimentación principal de un compresor como método habitual de automatización salvo que el fabricante haya previsto expresamente ese modo de control.

Veredicto rápido por tipo de climatización

Antes de comprar: identifica la entrada de control

El manual de la climatización debe resolver la compra. Busca términos como:

• remote on/off;
• room thermostat;
• potential-free contact;
• dry contact;
• SG Ready;
• external input;
• 230 V input;
• Modbus, BACnet, KNX, eBUS o un bus propietario;
• compatibilidad con mando infrarrojo.

Mando por infrarrojos

Es habitual en splits, multisplits, equipos portátiles, algunas unidades de ventana y ciertos sistemas de cassette o conductos con mando inalámbrico. El controlador inteligente no toca la alimentación ni el bus interno: reproduce las órdenes del mando original.

Esta arquitectura permite enviar encendido, apagado, modo, consigna y velocidad cuando esos comandos existen en el mando. Su límite es importante: el controlador debe tener visibilidad infrarroja hacia la unidad y puede perder sincronización si alguien utiliza otro mando sin que el sistema reciba el cambio de estado.

Contacto seco o libre de potencial

Un contacto seco abre o cierra un circuito sin aportar tensión propia. Es la solución habitual para:

• entradas de termostato ON/OFF;
• señales externas de calderas;
• ciertas entradas de aerotermia;
• combinaciones SG Ready;
• permisos de marcha de bombas o equipos auxiliares;
• demanda de calefacción o refrigeración en controladores compatibles.

No basta con que un relé sea “inteligente”. Debe indicar expresamente que sus contactos son libres de potencial y debe respetar la tensión y corriente admitidas por la entrada del equipo.

Salida alimentada

Una salida alimentada entrega o interrumpe la fase o la tensión de alimentación utilizada por el dispositivo. Puede servir para:

• una válvula termoeléctrica compatible;
• una bomba pequeña;
• un ventilador auxiliar;
• un actuador motorizado;
• una resistencia o carga autorizada por el fabricante.

No debe conectarse a una entrada diseñada para contacto seco. Un error de este tipo puede enviar tensión a una placa electrónica que esperaba únicamente continuidad.

Pasarela digital o bus propietario

Una pasarela traduce el protocolo del fabricante y permite intercambiar más información que un relé: modo, consigna, velocidad, errores, demanda o estado, dependiendo del equipo y de la referencia.

No es una solución universal. Dos dispositivos con el nombre comercial “Aidoo”, por ejemplo, pueden estar destinados a familias de climatización diferentes. La referencia airzone-aidoo disponible en nuestra base corresponde a expansión directa compatible; no debe presentarse como Aidoo Pro Air-To-Water ni como pasarela genérica para aerotermia.

Conmutación de potencia

Cuando se necesita alimentar una bomba, ventilador, resistencia o carga elevada, la pregunta deja de ser únicamente qué relé comprar. También importan:

• corriente nominal;
• corriente de arranque;
• naturaleza resistiva, inductiva o capacitiva;
• frecuencia de maniobra;
• categoría de utilización;
• tensión de la bobina;
• protecciones y sección de conductores.

En muchos casos, el relé inteligente debe gobernar solo la bobina de un contactor, mientras el contactor realiza la maniobra de potencia.

Tabla comparativa de soluciones

Shelly Pro 2: mejor opción general para contactos secos

El Shelly Pro 2 es la recomendación principal cuando el manual exige uno o dos contactos libres de potencial. Es un dispositivo de carril DIN con dos canales independientes, Ethernet, Wi-Fi, Bluetooth, horarios, scripts y MQTT.

Dónde encaja

• caldera con entrada de termostato ON/OFF compatible;
• aerotermia con uno o dos contactos externos;
• estados SG Ready definidos por el fabricante;
• permiso de marcha de un controlador;
• señal de demanda para una centralita;
• mando de la bobina de uno o dos contactores.

Qué aporta frente a un relé sencillo

Sus dos salidas permiten controlar dos señales separadas sin utilizar dos dispositivos. Esto resulta útil cuando el equipo define varios estados mediante combinaciones binarias o cuando se necesitan órdenes independientes para calefacción y refrigeración.

También puede ejecutar lógica local. Una automatización básica puede incorporar:

• umbral de temperatura;
• histéresis;
• horario;
• tiempo mínimo encendido y apagado;
• bloqueo tras varios intentos;
• recuperación segura después de un corte de Internet.

Qué no hace

El Shelly Pro 2 no conoce por sí mismo la temperatura de impulsión, el estado del compresor ni los códigos de error. Tampoco convierte una entrada ON/OFF en control modulante. Cuando cierra un contacto, la climatización interpreta la señal según su propia electrónica.

Aunque la ficha permite conmutar cargas, en climatización conviene separar dos escenarios:

1. Señal de control: el relé cierra una entrada de baja potencia.
2. Carga de potencia: el relé gobierna un contactor dimensionado para esa carga.

No debe asumirse que una capacidad nominal de 16 A convierte al dispositivo en la opción adecuada para cualquier motor o compresor.

Shelly Plus 1PM: una salida alimentada con medición

El Shelly Plus 1PM incorpora una salida y medición eléctrica. A diferencia del Pro 2, no ofrece un contacto seco aislado: conmuta una salida alimentada.

Puede encajar en una carga auxiliar concreta cuando:

• la tensión coincide;
• la corriente y el tipo de carga están dentro de la ficha;
• el fabricante autoriza esa maniobra;
• la instalación dispone de las protecciones adecuadas;
• la pérdida de alimentación no compromete secuencias internas.

Ejemplos potenciales son una válvula termoeléctrica, un pequeño ventilador o una bomba auxiliar. No se puede recomendar de forma universal para bombas circuladoras solo por indicar 16 A: la corriente de arranque, el factor de potencia y el régimen de maniobra pueden exigir contactor o protección adicional.

Cuándo no elegirlo

• entrada de termostato libre de potencial;
• SG Ready;
• placa de control que no admite tensión externa;
• compresor o unidad completa;
• equipo que requiere dos señales independientes;
• sistema con bus digital.

Shelly Plus 2PM: dos salidas para cargas o actuadores compatibles

El Shelly Plus 2PM dispone de dos salidas alimentadas, medición por canal y un modo diseñado para motores reversibles. Su ficha limita la corriente a 10 A por canal y 16 A en total.

En climatización puede tener sentido para determinados actuadores de abrir/cerrar o dos cargas auxiliares, siempre que el esquema eléctrico coincida exactamente con el modo de funcionamiento.

Caso típico: válvula motorizada

No todas las válvulas son iguales:

• algunas son normalmente cerradas y reciben tensión para abrir;
• otras tienen dos hilos y retorno por muelle;
• otras utilizan tres hilos;
• otras necesitan una salida para abrir y otra para cerrar;
• algunas trabajan a 24 V y otras a 230 V;
• determinadas válvulas incorporan finales de carrera.

El modo persiana o cover puede aportar interbloqueo en actuadores reversibles compatibles, pero no convierte cualquier válvula en compatible. Antes de utilizarlo hay que revisar el diagrama del actuador y confirmar que nunca se alimenten simultáneamente órdenes opuestas.

No debe utilizarse como sustituto del Pro 2 en entradas de contacto seco.

Sensibo Air: mejor opción para splits con mando infrarrojo

Cuando la climatización utiliza un mando inalámbrico por infrarrojos, un relé cableado suele ser la herramienta incorrecta. Sensibo Air reproduce las señales del mando y permite controlar desde la aplicación la consigna, el modo y los horarios en equipos compatibles.

Encaja especialmente en:

• splits;
• multisplits, instalando un controlador por unidad interior que se quiera gobernar;
• equipos portátiles;
• unidades de ventana;
• determinados cassettes o conductos con mando IR.

Ventajas prácticas

• instalación sin intervenir el cuadro eléctrico;
• conserva el ciclo normal de encendido y apagado del equipo;
• añade sensor de temperatura y humedad;
• permite horarios y control remoto;
• puede integrarse con asistentes y plataformas compatibles.

Límites

• necesita visibilidad infrarroja hacia el receptor;
• cada unidad interior puede requerir su propio controlador;
• la compatibilidad depende del mando y del modelo;
• no controla una caldera, una entrada SG Ready ni una instalación aire-agua;
• no sustituye una pasarela cableada cuando se necesita conocer el estado interno con precisión.

tado° Smart AC: alternativa infrarroja para equipos compatibles

El tado° Mando de Aire Acondicionado Inteligente cubre una función similar: convertir en conectados equipos que responden a un mando infrarrojo compatible.

Debe tratarse como controlador de aire acondicionado y bomba de calor aire-aire, no como termostato universal de aerotermia. Antes de comprar conviene confirmar:

• que el mando original tenga pantalla y envíe el estado completo;
• que el modelo figure como compatible;
• qué funciones están disponibles para tu modelo y región;
• si la ubicación permite comunicación IR estable;
• cómo se sincroniza el estado cuando se usan varios mandos.

Sensibo y tado no son alternativas al Shelly Pro 2. Resuelven una arquitectura distinta.

Cuándo necesitas un contactor

Un contactor es un elemento electromecánico diseñado para realizar maniobras de potencia. No decide cuándo encender ni se conecta a una aplicación. Recibe una orden en su bobina y abre o cierra sus polos principales.

La familia Schneider iCT incluye contactores modulares con distintas corrientes, combinaciones de polos y tensiones de bobina. La tarjeta enlazada funciona como ejemplo comercial de esta arquitectura, pero la referencia final debe seleccionarse según la carga, la categoría de utilización, el número de polos y la tensión de mando.

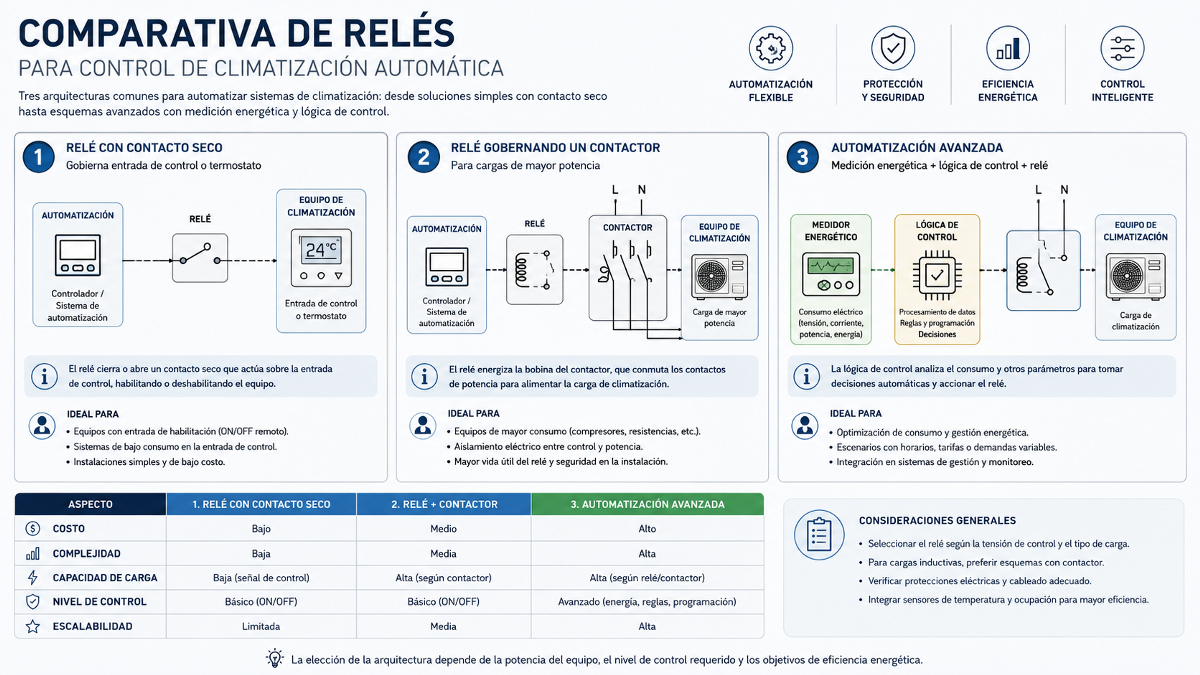

Arquitectura habitual

Sensor, horario o precio
          ↓
Plataforma o lógica local
          ↓
Relé inteligente
          ↓
Bobina del contactor
          ↓
Carga eléctrica

Situaciones en las que conviene estudiarlo

• corriente superior a la admisible por el relé;
• motores con picos de arranque;
• maniobras frecuentes;
• necesidad de cortar varios polos;
• separación clara entre control y potencia;
• exigencia del fabricante o del proyecto eléctrico.

ABB, Hager y Legrand ofrecen contactores modulares equivalentes en distintas configuraciones. No deben elegirse solo por compartir “25 A”: hay que verificar polos, contactos NA/NC, tensión de bobina, categoría de empleo, capacidad para la carga y espacio en el cuadro.

Airzone Aidoo y otras pasarelas: cuando un relé se queda corto

Una pasarela digital puede modificar parámetros y consultar estados a través del bus interno de un equipo compatible. Esa comunicación es más rica que una orden binaria.

Puede aportar, según referencia:

• encendido y apagado lógico;
• consigna;
• modo de funcionamiento;
• velocidad del ventilador;
• lectura de errores;
• integración Modbus o BACnet;
• conexión con una plataforma de control.

Pero la compatibilidad es estricta. El Airzone Aidoo Wi-Fi Pro disponible como producto afiliado en nuestra base está destinado a unidades Inverter/VRF compatibles. No se insertará como recomendación general de este artículo, porque el lector podría confundirlo con variantes Air-To-Water o con una interfaz universal.

La regla es sencilla: compra una pasarela únicamente después de localizar la referencia exacta correspondiente a la marca, familia y modelo de la climatización.

Netatmo y los termostatos ON/OFF

El termostato Netatmo disponible en la base utiliza un contacto seco ON/OFF. Puede ser válido para calderas y equipos que acepten ese tipo de entrada, pero no equivale a OpenTherm, eBUS ni al protocolo propietario de una bomba de calor.

Su ventaja frente a un relé genérico es que ya incorpora una lógica centrada en la temperatura ambiente. Su limitación es que un control ON/OFF puede perder funciones disponibles con el controlador oficial o con un bus modulante.

Antes de sustituir un termostato, hay que comprobar:

• tipo de contacto;
• tensión presente en los bornes;
• compatibilidad oficial;
• alimentación del termostato;
• control de calefacción y refrigeración;
• gestión del ACS;
• modulación y curva climática;
• garantías del fabricante.

Medir no es controlar

Un medidor energético permite saber cuándo funciona la climatización, cuánto consume y cómo se comporta frente a la temperatura exterior, la tarifa o la fotovoltaica. No sustituye una entrada de control.

El Shelly Pro 3EM mide instalaciones monofásicas o trifásicas mediante transformadores de corriente y ofrece Ethernet, Wi-Fi y comunicación local. La unidad base no incorpora un relé de maniobra; para actuar sobre una carga necesita una interfaz de control separada o el accesorio previsto por el fabricante.

Puede utilizarse para:

• medir un circuito de climatización;
• detectar picos y resistencias auxiliares;
• comparar horarios;
• coordinar una automatización con excedentes solares;
• comprobar si una orden produjo realmente consumo.

La cadena correcta es:

Medición → lógica → interfaz de control → climatización

El artículo sobre mejores medidores para aprovechar excedentes solares desarrolla esa primera capa.

Casos prácticos según el sistema

Split o multisplit

La opción normal es un controlador IR como Sensibo o tado. La unidad debe permanecer alimentada para conservar protecciones, cárter, comunicaciones y ciclos internos. El apagado se envía como orden, no como corte de fase.

Una automatización razonable puede combinar:

• presencia;
• temperatura y humedad;
• ventana abierta;
• horario;
• precio de la electricidad;
• protección frente a consignas extremas.

Caldera con entrada de termostato

Si el manual confirma un contacto libre de potencial, el Shelly Pro 2 puede cerrar la demanda de calefacción. Para mantener confort se necesita además una fuente de temperatura fiable y una lógica con histéresis.

No debe sustituirse un bus modulante por ON/OFF sin valorar qué funciones se pierden. La modulación, la compensación climática y la gestión de ACS pueden depender del controlador original.

Aerotermia con SG Ready

En muchas implementaciones, SG Ready utiliza dos entradas binarias para representar varios estados, pero la función concreta de cada combinación depende del fabricante. El Pro 2 puede proporcionar dos contactos; el manual de la bomba determina qué bornes utilizar y qué efecto produce cada estado.

La estrategia no debe consistir en encender y apagar continuamente. Para desplazar consumo según tarifa, consulta también la guía de programación de aerotermia según el precio de la luz.

Bomba circuladora

Una bomba pequeña puede admitir conmutación mediante salida alimentada, pero no se debe deducir la compatibilidad solo de la potencia indicada en vatios. Deben revisarse corriente de arranque, categoría del relé, número de maniobras y recomendaciones del fabricante.

Cuando existe incertidumbre o la carga es relevante, el esquema más robusto suele ser relé de mando más contactor correctamente dimensionado.

Fancoil

Un fancoil puede necesitar:

• señal de demanda;
• tres velocidades de ventilador;
• válvula de dos o tres vías;
• cambio calefacción/refrigeración;
• control de condensación;
• termostato específico.

Un relé de dos canales no sustituye automáticamente un controlador de fancoil. Si el equipo requiere varias velocidades o una secuencia definida, conviene utilizar una centralita o termostato diseñado para ese modelo.

Válvula motorizada

Primero identifica si es:

• todo/nada;
• normalmente abierta o cerrada;
• retorno por muelle;
• tres puntos;
• 24 V o 230 V;
• con final de carrera;
• modulante 0–10 V.

Una válvula modulante 0–10 V no se controla correctamente con un simple relé ON/OFF. Una válvula de tres puntos necesita órdenes seguras de abrir y cerrar, con interbloqueo y tiempos definidos.

Conductos, cassette y VRF

Cuando el sistema utiliza un mando cableado o bus propietario, la mejor opción suele ser una pasarela específica. Un controlador IR puede servir únicamente si el equipo dispone de receptor y el mando inalámbrico transmite todas las funciones necesarias.

Cómo diseñar una automatización estable

La elección del dispositivo es solo una parte. La lógica debe evitar oscilaciones y órdenes contradictorias.

Histéresis

Define umbrales distintos para encender y apagar.

Encender calefacción: por debajo de 20,0 °C
Apagar calefacción: por encima de 20,5 °C

Los valores son ilustrativos. El margen adecuado depende del sistema y de su inercia.

Tiempos mínimos

Una orden no debería invertirse por cada fluctuación breve. Establece:

• tiempo mínimo encendido;
• tiempo mínimo apagado;
• retardo después de recuperar alimentación;
• límite de maniobras;
• prioridad entre calefacción, refrigeración y ACS.

Estado seguro

Decide qué ocurre cuando falla:

• Internet;
• Wi-Fi;
• plataforma domótica;
• sensor de temperatura;
• medidor energético;
• alimentación del relé.

En climatización, el controlador nativo debe conservar las protecciones esenciales. Una automatización externa no debe dejar el equipo bloqueado, en demanda permanente o sin posibilidad de control manual.

Coordinación con precio y fotovoltaica

El precio bajo o el excedente solar pueden cambiar una consigna o habilitar un modo previsto, pero no justifican arranques constantes. La vivienda, el acumulador y el propio sistema térmico deben aportar suficiente inercia.

Errores frecuentes

1. Comprar por amperios sin revisar el tipo de salida. Un relé de 16 A con salida alimentada no sustituye un contacto seco.
2. Cortar la alimentación de un split o bomba de calor. El control normal debe pasar por el mando, una entrada externa o una pasarela compatible.
3. Conectar 230 V a una entrada libre de potencial. Puede dañar la electrónica.
4. Usar el Shelly Plus 1PM o 2PM como SG Ready. Sus salidas no son contactos secos.
5. Conmutar un motor sin valorar el arranque. La corriente nominal no representa todo el esfuerzo sobre los contactos.
6. Elegir un contactor solo por su corriente. También importan categoría, polos, bobina y tipo de carga.
7. Utilizar una pasarela de otra referencia. Un nombre comercial compartido no garantiza compatibilidad.
8. Confundir control IR con confirmación de estado. El equipo puede cambiar mediante otro mando y desincronizar la aplicación.
9. Reemplazar un bus modulante por ON/OFF sin analizar pérdidas. Puede empeorar regulación y eficiencia.
10. Crear reglas sin histéresis ni tiempos mínimos. Provoca ciclos y maniobras innecesarias.

Lista de comprobación antes de comprar

1. Identifica marca y modelo exactos de la climatización.
2. Descarga el manual de instalación, no solo el manual de usuario.
3. Localiza la entrada o protocolo disponible.
4. Comprueba si el contacto debe ser seco o alimentado.
5. Anota tensión, corriente y número de señales.
6. Diferencia señal de control y carga de potencia.
7. Verifica la corriente de arranque y el tipo de carga.
8. Decide si se necesita contactor.
9. Confirma qué ocurre sin Internet.
10. Conserva un método de control manual.
11. Revisa las funciones que perderías frente al mando oficial.
12. Solicita al instalador el esquema final y el estado seguro.

Metodología y documentación consultada

Se revisaron fichas técnicas y documentación oficial para distinguir contacto seco, salidas alimentadas, medición, control infrarrojo y pasarelas. No se realizaron pruebas físicas ni se asumió compatibilidad por opiniones de marketplaces.

Fuentes principales:

• Shelly Pro 2 — ficha técnica oficial
• Shelly Plus 1PM — ficha técnica oficial
• Shelly Plus 2PM — ficha técnica oficial
• Sensibo Air — compatibilidad y funcionamiento oficial
• documentación de integración de Airzone para la referencia concreta;
• fichas del contactor modular Schneider iCT y alternativas equivalentes de ABB, Hager y Legrand;
• manual de instalación de cada sistema de climatización antes de definir la conexión.

Las opiniones de usuarios solo deben utilizarse para detectar aspectos prácticos —estabilidad de la aplicación, alcance Wi-Fi, facilidad de configuración o ruido del contactor—, nunca para validar tensión, corriente, aislamiento o compatibilidad.

Nota de transparencia: este artículo contiene enlaces de afiliado. Casintel puede recibir una comisión si compras a través de ellos, sin aumentar el precio final para ti.
