Cuadro Eléctrico y Monitorización Global

Cuadro eléctrico y monitorización global: cómo medir el consumo de casa

Esta guía forma parte de la guía para ahorrar energía con domótica, placas solares y aerotermia y desarrolla la capa de medición que permite saber qué ocurre antes de automatizar cargas o interpretar una factura.

Un cuadro eléctrico monitorizado no ahorra energía por sí solo. Su función es convertir una instalación opaca en un sistema observable: cuánto consume la vivienda, qué fases o circuitos concentran la demanda, cuándo se importa o exporta energía y si una automatización está produciendo el resultado esperado.

La decisión correcta no empieza por elegir una marca. Empieza por definir qué quieres medir, en qué punto, con qué precisión, durante cuánto tiempo y qué debe ocurrir si Internet o el servidor del fabricante dejan de funcionar.

Respuesta rápida: para una vivienda monofásica sin fotovoltaica suele bastar una medición global fiable y, si existen cargas relevantes, uno o dos circuitos dedicados. Con placas solares necesitas distinguir importación y exportación. En trifásica debes medir cada fase. Si quieres saber cuánto consume cada zona de la casa, necesitas submedición multicircuito. Medir no equivale a controlar y un contador eléctrico no permite calcular por sí solo el COP real de una bomba de calor.

---

Qué significa monitorización global

La monitorización global mide el comportamiento eléctrico de la vivienda en la cabecera o en el punto de intercambio con la red. Permite responder preguntas como:

• cuánta potencia demanda la casa en este momento;
• cuántos kWh consume en un día, semana o mes;
• a qué horas aparecen los picos;
• cuánto se importa de la red;
• cuánto se exporta cuando hay autoconsumo;
• si las tres fases están equilibradas;
• si queda un consumo base elevado durante la noche.

Esta capa es diferente de la medición por circuitos. Un monitor global puede mostrar que la vivienda consume 4,2 kW, pero no siempre puede determinar si proceden de la aerotermia, el horno, el cargador del coche o varios aparatos simultáneos.

También es distinta del control de cargas. Un medidor observa. Un relé o contactor actúa. Algunos equipos combinan medida y una pequeña salida de mando, pero eso no significa que puedan cortar directamente cualquier carga doméstica.

Cuatro capas que no deben mezclarse

1. Medición global: consumo total e importación o exportación.
2. Submedición: consumo de circuitos concretos.
3. Integración: envío de datos a Home Assistant, un BMS, una aplicación o una base histórica.
4. Control: órdenes a relés, contactores, inversores, cargadores o sistemas de climatización.

Diseñar bien estas capas evita uno de los errores más comunes: comprar un único dispositivo esperando que mida toda la vivienda, identifique cada aparato, controle cargas, analice la calidad de red y calcule el rendimiento de la aerotermia.

---

Qué datos puede medir realmente un cuadro inteligente

Potencia activa

La potencia activa, expresada normalmente en kW, representa el ritmo al que las cargas consumen energía eléctrica en ese instante para producir trabajo, calor o movimiento. Es el dato más útil para observar picos y automatizar límites de demanda.

Energía

La energía, expresada en kWh, acumula el consumo a lo largo del tiempo. Es la magnitud que permite comparar días, meses o periodos tarifarios.

Un buen histórico debe conservar valores acumulados coherentes. Si el dispositivo se reinicia, cambia de zona horaria o pierde conexión, el sistema de integración debe evitar dobles conteos y saltos artificiales.

Tensión y corriente

La tensión ayuda a detectar variaciones de suministro, mientras que la corriente indica la intensidad que circula por una fase o circuito. No deben utilizarse como diagnóstico profesional aislado: una lectura ocasional fuera del valor esperado no sustituye la comprobación con instrumentación adecuada.

Factor de potencia, potencia aparente y reactiva

El factor de potencia relaciona potencia activa y aparente. Puede ser útil para interpretar motores, bombas, fuentes electrónicas y otras cargas, pero no convierte automáticamente al equipo en un analizador profesional de calidad eléctrica.

La potencia aparente y la energía reactiva aportan contexto en instalaciones con motores, climatización o cargas inductivas. En una vivienda permiten detectar comportamientos, aunque su relevancia económica no es idéntica a la de determinadas tarifas empresariales.

Frecuencia y armónicos

Algunos contadores exponen frecuencia y determinados valores de distorsión armónica. Esto no significa que tengan la capacidad, resolución o certificación de un analizador de redes especializado. Para investigar flicker, transitorios, huecos de tensión o armónicos con valor diagnóstico se necesita instrumentación diseñada para calidad eléctrica.

---

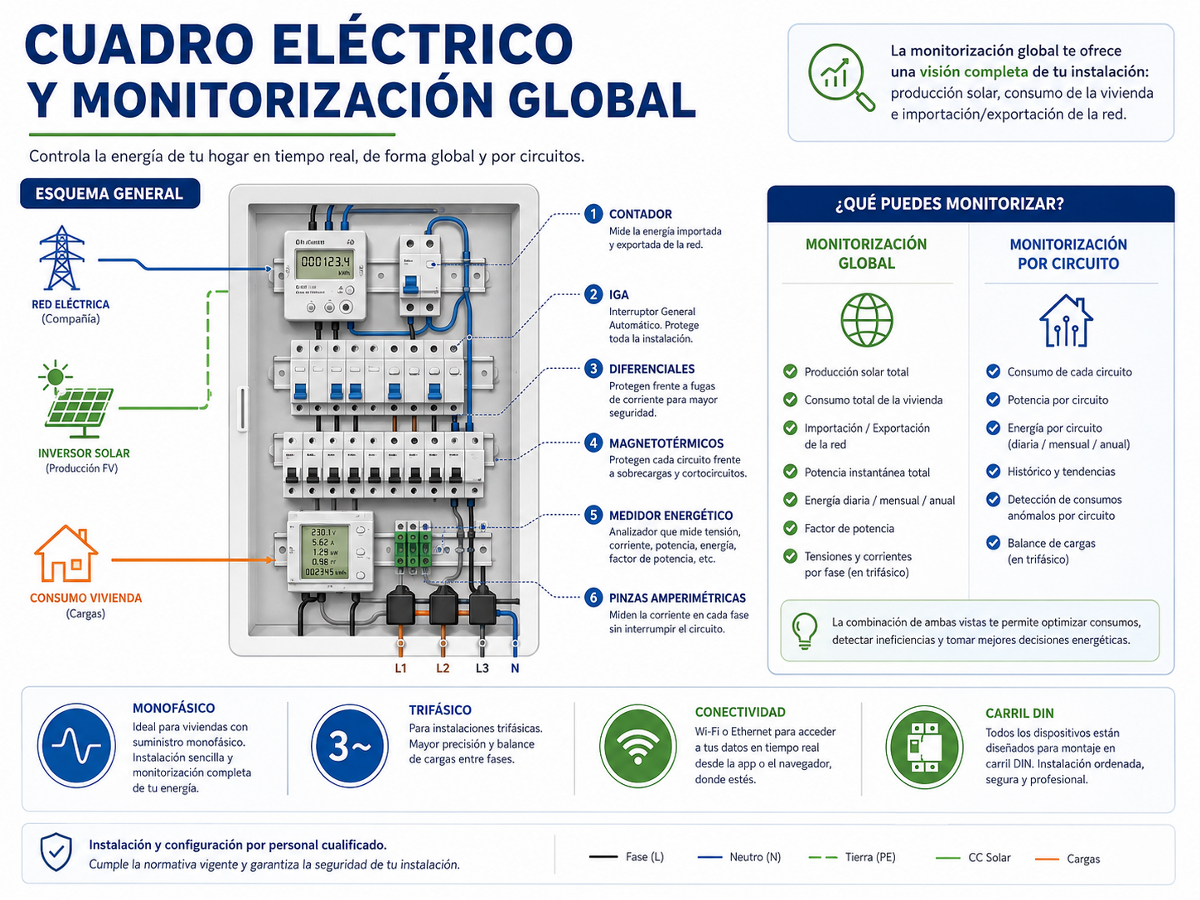

Medición global o por circuitos

Cuándo basta la cabecera

La medición global suele ser suficiente para:

• conocer el consumo base de la vivienda;
• detectar horarios de mayor demanda;
• comparar antes y después de una mejora;
• observar importación y exportación solar;
• crear alertas por potencia total;
• comprobar si la vivienda queda realmente en reposo.

Es el mejor punto de partida porque ofrece una visión completa con menos hardware.

Cuándo conviene medir circuitos

La submedición aporta valor cuando existen cargas grandes o decisiones económicas concretas:

• aerotermia o aire acondicionado;
• termo eléctrico o acumulador de ACS;
• cargador de vehículo eléctrico;
• bomba de piscina;
• cocina y horno;
• taller doméstico;
• vivienda con consumos de alquiler o zonas independientes.

La monitorización de la aerotermia permite conocer su electricidad consumida, pero no la energía térmica entregada. Para calcular el COP real se necesita además un contador térmico, datos validados del equipo o una medición fiable de caudal y diferencia de temperatura.

Arquitectura por niveles

flowchart LR
    R[Red eléctrica] --> C[Medición global en cabecera]
    FV[Inversor fotovoltaico] --> P[Producción solar]
    C --> B[Balance importación / exportación]
    C --> D[Submedición de circuitos]
    D --> A[Aerotermia]
    D --> V[Vehículo eléctrico]
    D --> T[Termo / ACS]
    D --> O[Otros circuitos]
    B --> H[Home Assistant o sistema de gestión]
    P --> H
    D --> H
    H --> X[Dashboards y alertas]
    H --> Y[Automatizaciones no críticas]

No todas las viviendas necesitan todas las capas. La mejor arquitectura es la mínima que responda a una decisión real.

---

Instalación monofásica y trifásica

Monofásica

En una instalación monofásica existe una fase activa y un neutro. Un medidor global necesita una referencia correcta de tensión y una forma de medir la corriente de esa fase.

Los equipos de uno o dos canales pueden utilizarse para:

• cabecera y una carga principal;
• consumo de red y producción solar, cuando la topología lo permite;
• dos circuitos independientes dentro de la misma fase.

Dos pinzas no convierten un medidor monofásico en trifásico. El equipo debe asociar correctamente tensión y corriente para calcular potencia y factor de potencia.

Trifásica

En trifásica deben medirse las tres fases y vincular cada pinza con su referencia de tensión. Esto permite:

• conocer el consumo total;
• analizar cada fase;
• detectar desequilibrios;
• medir correctamente instalaciones con generación fotovoltaica trifásica;
• comprobar la demanda de cargas distribuidas entre fases.

No todos los medidores trifásicos sirven para cualquier topología. Por ejemplo, el IAMMETER WEM3080T está documentado para sistemas trifásicos de cuatro hilos en estrella. Una instalación delta de tres hilos exige comprobar otro modelo o esquema compatible.

No identifiques el tipo de instalación por el tamaño de la vivienda o por tener aerotermia. Debe comprobarse en el cuadro, la documentación de la instalación o por un profesional. Una vivienda grande puede ser monofásica y un local pequeño puede ser trifásico.

---

Pinzas CT o contador conectado en serie

Pinzas amperimétricas

Las pinzas CT rodean el conductor y generan una señal proporcional a la corriente. Evitan que toda la carga atraviese electrónicamente el medidor y facilitan la medición de intensidades elevadas.

Sus ventajas son:

• instalación física menos invasiva sobre el conductor de potencia;
• adaptación a distintos rangos de corriente;
• medición de fases o circuitos sin intercalar el medidor en serie;
• buen encaje para cabeceras y sistemas multicircuito.

Sus limitaciones son importantes:

• orientación incorrecta y lecturas negativas;
• pinza asociada a una fase de tensión equivocada;
• pérdida de precisión a corrientes muy bajas;
• espacio insuficiente dentro del cuadro;
• diámetro de cable o embarrado incompatible;
• necesidad de mantener el cableado secundario conforme al fabricante.

Una pinza no vuelve segura una intervención. Para instalarla normalmente hay que abrir el cuadro, identificar conductores y alimentar el propio monitor con tensión de red.

Contadores DIN de medida directa

Un contador directo se intercala en el circuito dentro de su rango nominal. Suele ofrecer una lectura local en pantalla, salida de impulsos o comunicación RS485.

Ventajas:

• lectura visible aunque falle la red doméstica;
• integración robusta mediante Modbus;
• formato normalizado de carril DIN;
• algunas variantes con certificación MID;
• buen comportamiento para submedición de circuitos concretos.

Limitaciones:

• la corriente atraviesa el contador;
• exige dimensionar conductores, protecciones y bornes;
• ocupa módulos DIN;
• el modelo debe corresponder a la corriente y topología;
• la configuración Modbus requiere dirección, velocidad, paridad y mapa de registros.

Qué opción elegir

---

Medición bidireccional y autoconsumo solar

Una vivienda con placas necesita separar al menos cuatro magnitudes:

1. energía producida por el sistema fotovoltaico;
2. energía consumida directamente en la vivienda;
3. energía importada desde la red;
4. energía exportada.

Un monitor que solo acumula consumo positivo no basta para interpretar el punto de intercambio. Debe distinguir la dirección de la potencia o trabajar en cuatro cuadrantes cuando el diseño lo requiera.

La posición de las pinzas es decisiva. Medir junto al inversor muestra producción. Medir en la cabecera muestra flujo con la red. Para conocer el autoconsumo real se combinan ambas fuentes:

Consumo de la vivienda = producción solar + importación - exportación

La frecuencia de actualización también importa. Un dato cada quince minutos puede ser suficiente para informes, pero demasiado lento para modular cargas según excedentes instantáneos. Para profundizar en esa selección, consulta la guía de medidores para aprovechar excedentes solares y la guía de energía solar y gestión de excedentes.

---

Precisión, MID y límites de la medida

Precisión declarada

La precisión debe leerse junto con el rango. Un fabricante puede declarar un error bajo dentro de una zona de corriente y un error mayor cuando la carga es muy pequeña.

Esto afecta especialmente a las pinzas CT. Un equipo dimensionado para decenas o cientos de amperios puede ofrecer peor resolución al medir unos pocos vatios. Por eso no conviene comparar el consumo base nocturno de dos viviendas sin conocer el rango, el umbral de carga y la configuración.

Qué significa MID

La Directiva de Instrumentos de Medida distingue, entre otros, contadores de energía eléctrica activa y contadores de energía térmica. El marcado MID es relevante cuando existe un uso metrológico regulado o se necesita una trazabilidad más formal.

No significa automáticamente que:

• cualquier variante comercial esté certificada;
• una pinza externa quede cubierta del mismo modo que el contador;
• el equipo sea un analizador de calidad de red;
• una lectura doméstica coincida exactamente con la factura de la distribuidora.

Cuando un listing anuncia “MID”, debe comprobarse la referencia concreta, su documentación y el alcance de la certificación.

Monitor de consumo y contador de facturación

El contador de la distribuidora sigue siendo la referencia contractual. Un monitor doméstico sirve para observabilidad, automatización y comparación. Las diferencias pueden proceder de:

• intervalos de muestreo;
• precisión;
• pérdidas entre puntos de medida;
• orientación de pinzas;
• transformadores externos;
• redondeos;
• energía reactiva o aparente;
• sincronización horaria.

---

Control local, nube y propiedad de los datos

Arquitectura local

Los datos se consultan directamente desde la red doméstica mediante API, MQTT, Modbus o integración nativa. Puede continuar funcionando sin Internet, siempre que permanezcan operativos el medidor, la red local y el sistema de supervisión.

Ventajas:

• menor dependencia comercial;
• latencia más predecible;
• continuidad sin Internet;
• mayor control sobre históricos y privacidad.

Requiere:

• configurar red, copias de seguridad y actualizaciones;
• mantener el servidor o hub;
• documentar direcciones y credenciales;
• proteger el acceso desde el exterior.

Arquitectura cloud-first

El dispositivo envía los datos al servicio del fabricante y la aplicación consulta la nube. Puede ofrecer una experiencia sencilla, pero depende de:

• conexión a Internet;
• disponibilidad de servidores;
• políticas de API;
• límites de peticiones;
• continuidad comercial;
• cambios de cuenta o suscripción.

Una arquitectura cloud puede ser adecuada para análisis y notificaciones. No debería convertirse en el único punto de decisión de una protección eléctrica o de una función crítica.

Arquitectura híbrida

Combina lectura y automatización local con servicios remotos opcionales. Suele ser la opción más equilibrada para una vivienda técnica: el sistema continúa midiendo localmente, mientras la nube añade acceso remoto o almacenamiento complementario.

---

Home Assistant, MQTT y Modbus

Home Assistant

Home Assistant puede reunir consumo de red, producción, baterías y cargas individuales en un mismo panel energético. La elección entre una plataforma local, cloud o híbrida se desarrolla en ecosistema, hubs y control central. La calidad del resultado depende de que cada sensor represente correctamente potencia o energía, conserve unidades coherentes y tenga una estadística acumulativa adecuada.

La integración Shelly se comunica localmente con los dispositivos. En equipos Gen1, los cambios rápidos dependen de CoIoT y de una configuración correcta de red. En generaciones posteriores utiliza comunicación RPC local.

MQTT

MQTT es útil cuando el medidor publica datos a un broker controlado por el usuario. Permite desacoplar el dispositivo del sistema de visualización y conservar una arquitectura local.

Debe configurarse:

• autenticación;
• cifrado cuando corresponda;
• disponibilidad o LWT;
• retención de mensajes;
• nombres de topics;
• frecuencia de publicación.

Modbus RTU y TCP

Modbus RTU suele funcionar sobre RS485. Permite conectar varios contadores en un bus, cada uno con una dirección diferente. Es robusto, pero requiere respetar polaridad, terminación, velocidad, paridad y distancias.

Modbus TCP transporta registros mediante Ethernet o una pasarela. No elimina la necesidad de conocer el mapa de registros ni de limitar escrituras. En una instalación de monitorización, la mayoría de variables deben tratarse como lectura salvo documentación expresa.

---

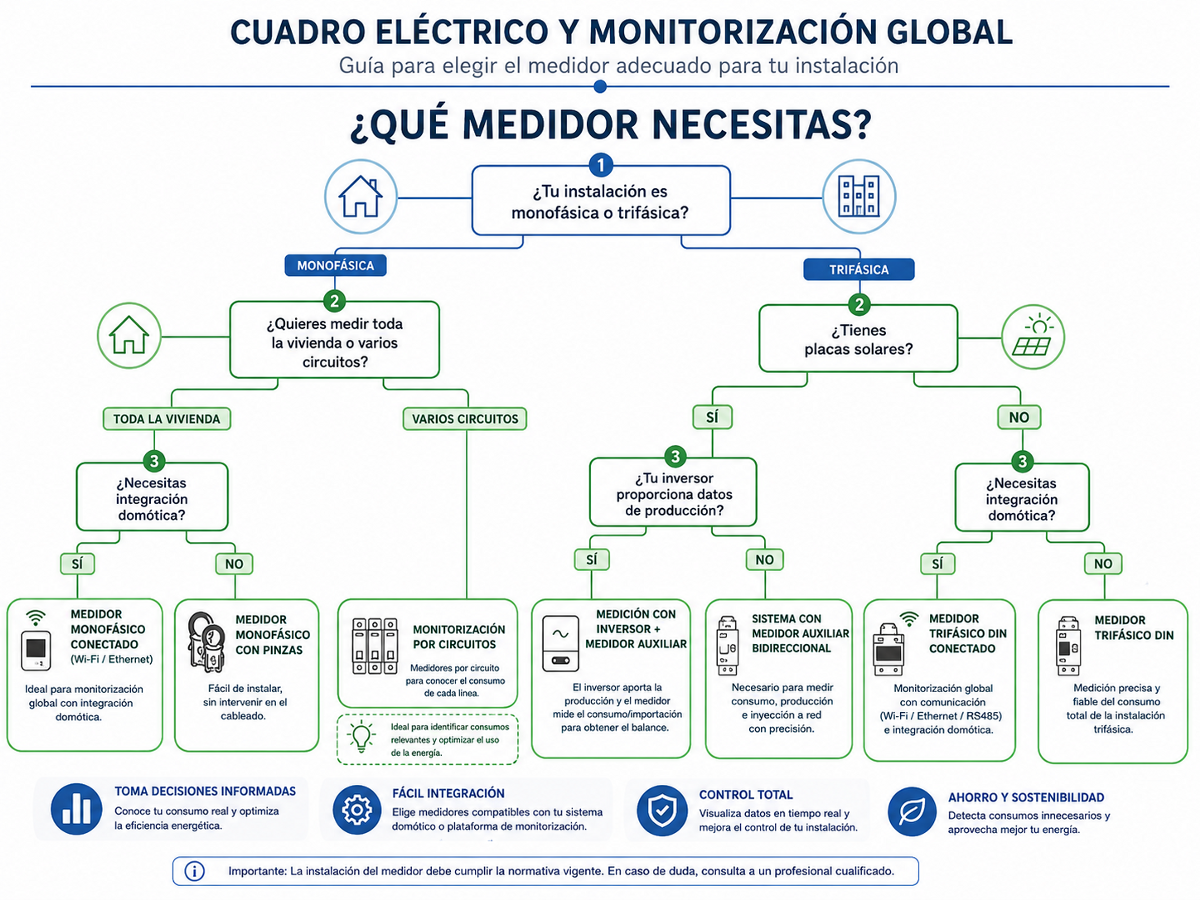

Arquitectura recomendada según el objetivo

Vivienda monofásica sin placas

Empieza con un monitor global local. Añade medición dedicada solo a las cargas que vayas a comparar o automatizar.

Una configuración razonable:

• un canal en cabecera;
• un canal para aerotermia, termo o cargador;
• histórico local o Home Assistant;
• alerta por consumo base nocturno;
• sin corte automático de la vivienda.

Vivienda monofásica con placas

Necesitas ubicar la medida para distinguir flujo con red y producción. Comprueba que el equipo sea bidireccional y que la plataforma no sume exportación como consumo.

Vivienda trifásica

Utiliza un medidor de tres fases y revisa:

• topología de cuatro o tres hilos;
• rango de las pinzas;
• correspondencia fase-tensión;
• espacio DIN;
• conectividad Ethernet o RS485;
• equilibrio de cargas.

Vivienda con muchas cargas relevantes

Un sistema de 8 a 16 circuitos permite desagregar consumos sin instalar un contador DIN por cada línea. Debes comprobar que todas las pinzas y conductores caben en el cuadro y que la dependencia cloud encaja con tu objetivo.

Instalación fotovoltaica de un fabricante concreto

Cuando el inversor utiliza un medidor propio, la opción nativa suele ser la mejor para limitación de vertido, baterías y control interno. No debe presentarse como un medidor universal para cualquier instalación.

---

Análisis técnico de soluciones

Shelly EM Gen3: opción monofásica compacta

Shelly EM Gen3 es un monitor monofásico de dos canales mediante pinzas CT. La documentación de la familia indica comunicación local por Wi-Fi, Bluetooth, MQTT, HTTP, WebSocket y RPC, además de un contacto seco de 2 A para mando.

Encaja cuando se quiere medir:

• cabecera y una carga;
• dos circuitos monofásicos;
• consumo y otra línea asociada.

Su salida de 2 A no está destinada a alimentar directamente termo, aerotermia o cargador. Puede gobernar la bobina de un contactor correctamente dimensionado.

La precisión declarada depende de la corriente: las cargas muy bajas tienen mayor margen de error. La instalación sigue requiriendo acceso al cuadro y referencia de tensión.

Shelly Pro 3EM-3CT63: cuadro trifásico y control local

El producto guardado en Casintel corresponde a la variante Shelly Pro 3EM-3CT63, referencia SPEM-003CEBEU63. Utiliza tres sensores de hasta 63 A y montaje DIN.

Sus puntos fuertes son:

• lectura por fase;
• Ethernet y Wi-Fi;
• integración local con Home Assistant;
• MQTT, HTTP, WebSocket y RPC;
• Modbus en esta variante;
• medición de energía en cuatro cuadrantes.

No incorpora un relé de potencia. Para maniobra necesita el accesorio previsto y, normalmente, un contactor. Tampoco debe comprarse como sustituto de un contador MID de reparto o facturación sin verificar el uso y la documentación.

IAMMETER WEM3080T: monitorización trifásica y solar

IAMMETER WEM3080T es un medidor Wi-Fi trifásico bidireccional orientado a monitorización de energía y autoconsumo.

La documentación consultada describe:

• tres canales;
• energía directa e inversa;
• interfaz local;
• RS485 con Modbus RTU;
• integración mediante HTTP, MQTT y Home Assistant;
• funcionamiento con nube opcional.

Debe comprobarse la topología. El WEM3080T está documentado para trifásica de cuatro hilos en estrella y no debe extrapolarse a una red delta de tres hilos.

La ficha técnica documenta Modbus RTU por RS485, mientras que la documentación de integración también describe acceso local y modos de envío a servidores propios. Los envíos a terceros suelen trabajar a intervalos más lentos que una consulta local; para automatizaciones rápidas deben revisarse el método, el firmware y la frecuencia de actualización configurada.

Eastron SDM120 Modbus: contador DIN monofásico

El SDM120 Modbus representa una arquitectura distinta a las pinzas: contador monofásico de conexión directa, pantalla y comunicación RS485 Modbus RTU.

Puede ser apropiado para:

• un circuito dedicado;
• submedición de aerotermia, termo o cargador;
• integración con un PLC, BMS o Home Assistant mediante Modbus;
• mantener una lectura local visible.

Eastron comercializa variantes con diferencias de comunicación y certificación. Debe verificarse que la referencia comprada sea realmente SDM120 Modbus y que el marcado MID corresponda a esa unidad.

La corriente atraviesa el contador, por lo que el dimensionamiento, la protección y el apriete de bornes son parte esencial de la instalación.

Eastron SDM630 Modbus: contador directo trifásico

El SDM630 Modbus es una familia trifásica DIN de conexión directa. La variante guardada en Casintel se comercializa como Modbus RS485, hasta 100 A y compatible con esquemas 1P2W, 3P3W y 3P4W.

Puede exponer por fase:

• tensión y corriente;
• potencia activa, reactiva y aparente;
• factor de potencia;
• energía importada y exportada;
• frecuencia;
• determinados valores de THD, según variante.

Es una opción para cuadros con espacio suficiente y una integración Modbus planificada. No es una compra plug-and-play: la referencia, el mapa de registros, el cableado RS485 y la certificación deben coincidir con el proyecto.

Emporia Vue 3: desagregación de hasta 16 circuitos

Emporia Vue 3 cubre un problema que los monitores globales no resuelven: observar simultáneamente numerosos circuitos.

El kit guardado incorpora sensores para hasta 16 líneas, además de la medición principal. Encaja en viviendas donde se quiere separar climatización, cocina, ACS, vehículo eléctrico, piscina y otros consumos. La ficha técnica oficial admite sistemas monofásicos y trifásicos de cuatro hilos en estrella; la configuración trifásica puede exigir equipamiento adicional y no admite redes delta.

Sus ventajas:

• gran granularidad;
• paneles y aplicación orientados al usuario;
• comparación entre circuitos;
• soporte de escenarios con red y solar según configuración.

Sus limitaciones prácticas:

• conexión por Wi-Fi o Ethernet, pero arquitectura principalmente dependiente del servicio cloud de Emporia;
• no debe asumirse una API local oficial equivalente a Modbus;
• gran cantidad de pinzas y cables dentro del cuadro;
• necesidad de comprobar espacio, sentido y asociación de cada canal;
• la suma de circuitos puede no coincidir exactamente con cabecera por cargas no monitorizadas, pérdidas y precisión.

Fronius Smart Meter TS 65A-3: integración nativa de ecosistema

Fronius Smart Meter TS 65A-3 es un medidor trifásico para sistemas Fronius compatibles. Su valor principal no es competir como monitor universal, sino aportar al inversor información de flujo energético para:

• gestión de autoconsumo;
• visualización de consumo;
• coordinación con baterías;
• limitación dinámica de exportación, cuando el sistema lo admite.

Debe comprobarse la compatibilidad con el inversor, la referencia y el esquema de conexión. Home Assistant puede leer sistemas Fronius mediante SolarAPI local, pero esa integración se realiza a través del ecosistema Fronius y no convierte al medidor en un accesorio independiente para cualquier marca.

---

Comparativa rápida

---

Problemas y quejas que deben interpretarse correctamente

Las incidencias de usuarios no tienen todas el mismo origen. Algunas son limitaciones del producto; otras son errores de instalación o red.

Lecturas negativas o fases incorrectas

Aparecen cuando:

• la pinza está invertida;
• la pinza de una fase se combina con la tensión de otra;
• se interpreta exportación como consumo;
• el software utiliza un convenio de signo distinto.

La solución no es multiplicar arbitrariamente por -1 sin revisar primero el esquema.

Diferencias a baja carga

Los monitores con CT pueden mostrar mayor error cuando circula poca corriente. Esto afecta al consumo base nocturno y a circuitos con equipos en standby.

Problemas de actualización en Shelly Gen1

El Shelly EM original utiliza CoIoT para actualizaciones rápidas en Home Assistant. Multicast, subredes, firewall o peer mal configurado pueden impedir los cambios en tiempo real. No es la misma arquitectura que Shelly EM Gen3 o la gama Pro.

Configuración RS485

Los problemas frecuentes con Eastron y otros contadores Modbus suelen relacionarse con:

• polaridad A/B;
• dirección duplicada;
• velocidad o paridad distinta;
• falta o exceso de terminación;
• convertidor USB/RS485 inestable;
• mapa de registros de otra variante.

Dependencia cloud en multicircuito

Un sistema como Emporia simplifica la puesta en marcha, pero el histórico y la integración dependen del servicio. Debe asumirse como una decisión de arquitectura, no como un detalle menor.

Saturación del cuadro

Dieciséis pinzas pueden aportar mucha información y, al mismo tiempo, crear un cuadro difícil de mantener. La instalación debe conservar orden, radios de curvatura, identificación de circuitos y acceso a protecciones.

---

Automatizar a partir de los datos

Una monitorización útil puede generar:

• alerta por consumo anormal durante una ausencia;
• aviso de potencia próxima a la contratada;
• detección de resistencia auxiliar de aerotermia;
• comparación del cargador de vehículo por horario;
• activación de cargas mediante excedentes solares;
• informe mensual por circuitos;
• detección de consumo base creciente.

La acción debe realizarse mediante el mecanismo adecuado:

• consigna o API del equipo;
• entrada SG Ready;
• cargador con gestión dinámica;
• relé que gobierna un contactor;
• sistema nativo del inversor;
• automatización local con estado seguro.

No se debe cortar la alimentación de compresores, inversores o equipos electrónicos como estrategia habitual de ahorro. Medir un circuito tampoco autoriza al pequeño relé interno del monitor a conmutar toda su potencia.

---

Seguridad eléctrica y REBT

La instalación de un medidor dentro del cuadro forma parte de una instalación fija de baja tensión. Aunque utilice pinzas CT, normalmente necesita alimentación, acceso a conductores y comprobación del esquema.

El diseño debe preservar:

• protecciones contra sobrecarga y cortocircuito;
• protección diferencial;
• protección contra sobretensiones cuando corresponda;
• corte omnipolar;
• secciones de conductor;
• envolvente y grado de protección;
• espacio y disipación;
• identificación de circuitos;
• accesibilidad para mantenimiento.

Este artículo no es un tutorial de cableado. La instalación, modificación y verificación deben realizarlas profesionales habilitados cuando corresponda según el REBT. El cuadro debe quedar desenergizado, comprobado y documentado mediante procedimientos adecuados; no basta con bajar un magnetotérmico que el usuario cree que alimenta una zona.

Pinzas CT abiertas

No deben manipularse los secundarios de transformadores de corriente fuera de las instrucciones del fabricante. Algunas arquitecturas exigen que la pinza permanezca conectada al medidor y que no se abra el secundario bajo carga.

Contadores directos

En Eastron y otros medidores en serie, toda la corriente del circuito atraviesa bornes del contador. Un apriete incorrecto, conductor mal dimensionado o protección inadecuada puede provocar calentamiento.

Relés y contactores

Una salida de 2 A es una salida de mando. Para una carga elevada debe controlar la bobina de un contactor dimensionado, con sus protecciones y supresión de transitorios cuando corresponda.

---

Hoja de ruta para diseñar la monitorización

1. Define la pregunta. Consumo total, solar, circuitos, potencia contratada o diagnóstico de una carga.
2. Identifica la instalación. Monofásica, trifásica, estrella o delta, corriente máxima y esquema fotovoltaico.
3. Elige el punto de medida. Cabecera, producción, intercambio con red o circuito dedicado.
4. Decide la tecnología. CT, contador directo, multicircuito o medidor nativo de inversor.
5. Comprueba precisión y rango. No sobredimensiones pinzas si necesitas resolver cargas pequeñas.
6. Diseña la comunicación. Ethernet, Wi-Fi, RS485, MQTT, API local o nube.
7. Define el modo sin Internet. Qué datos se conservan y qué automatizaciones continúan.
8. Reserva espacio y protecciones. El cuadro debe admitir el dispositivo sin comprometer mantenimiento.
9. Instala y valida. Compara potencia con cargas conocidas y revisa dirección de flujos.
10. Automatiza después. Primero genera un histórico; luego crea reglas con límites y estado seguro.

---

Errores frecuentes

• Comprar por el número de canales: importa más dónde se mide y si el equipo entiende la topología.
• Creer que una pinza es completamente no invasiva: sigue siendo necesario abrir e intervenir el cuadro.
• Confundir trifásico con tres circuitos monofásicos: la referencia de tensión y el cálculo por fase son esenciales.
• Usar exportación con signo negativo como si fuera consumo: revisa el modelo de datos del sistema.
• Confiar únicamente en la nube: una caída puede dejar sin datos o automatizaciones.
• Automatizar el corte general: la monitorización no debe convertirse en una protección improvisada.
• Esperar que el total coincida al vatio con la distribuidora: puntos de medida, intervalos y precisión son diferentes.
• Calcular el COP con electricidad únicamente: falta medir la energía térmica entregada.
• Llenar el cuadro de pinzas sin plan: dificulta mantenimiento y aumenta errores de identificación.
• Comprar una variante equivocada: nombres como SDM120, SDM630 o Shelly Pro 3EM incluyen versiones distintas.

---

Guías para profundizar

El análisis de Shelly EM para el cuadro eléctrico desarrolla con mayor detalle sus ventajas, límites e integración.

---

Metodología

Esta guía se ha elaborado mediante revisión del Reglamento Electrotécnico para Baja Tensión, el Reglamento de Instalaciones Térmicas en los Edificios, la Directiva 2014/32/UE sobre instrumentos de medida, documentación técnica de fabricantes, manuales de integración y documentación de Home Assistant.

Las afirmaciones de hardware se han limitado a referencias identificables. Cuando un nombre comercial agrupa varias variantes, se indica la necesidad de comprobar modelo, corriente, comunicación y certificación. Las incidencias de usuarios se utilizan para identificar patrones de instalación, firmware o dependencia cloud, pero no se presentan como defectos universales.

No se han realizado pruebas físicas propias de todos los productos. Las recomendaciones no sustituyen el proyecto, la verificación de compatibilidad ni el trabajo de un instalador habilitado.

Nota de transparencia: Casintel puede recibir una comisión por algunas compras realizadas mediante los enlaces incluidos. La posible comisión no aumenta el precio para el lector ni determina por sí sola qué soluciones aparecen en la guía.

---

Documentación consultada

• BOE — Reglamento Electrotécnico para Baja Tensión, Real Decreto 842/2002: boe.es.
• BOE — Reglamento de Instalaciones Térmicas en los Edificios, Real Decreto 1027/2007: boe.es.
• EUR-Lex — Directiva 2014/32/UE sobre instrumentos de medida: eur-lex.europa.eu.
• Home Assistant — Integraciones Energy, Shelly, Modbus, MQTT, IAMMETER y Fronius: home-assistant.io.
• Shelly — Knowledge Base y documentación de Shelly EM Gen3 y Shelly Pro 3EM: kb.shelly.cloud.
• IAMMETER — Datasheet y documentación WEM3080T: iammeter.com.
• Eastron — Documentación de las familias SDM120 y SDM630: eastrongroup.com.
• Emporia Energy — Documentación Vue 3: emporiaenergy.com.
• Fronius — Smart Meter TS y documentación de integración: fronius.com.
